易福门压力变送器

ifm提供种类繁多的电子压力传感器，其中也包括不同系列的压力开关和压力变送器，它们可满足各种工业应用的需求。久经考验的陶瓷电容测量元件包括不锈钢测量元件和薄膜或厚膜金属丝应力计（PK、PV、PT系列），并采用压阻式测量技术（用于气动应用）。

ifm压力传感器是工业实践中*为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

IFM易福门压力变送器都采用坚固的外壳，并且不需要活塞或弹簧等运动部件，因此具有很高的抗冲击和抗振动性能，且不会发生任何磨损，无需维护。

久经考验的陶瓷电容测量元件耐腐蚀且长期稳定。这可确保测量值长期准确且一致。该传感器耐受动态压力尖峰，可保证高过载能力，甚至是在发生很高压力尖峰（例如阀门快速闭合）时。

IFM易福门压力变送器采用厚膜技术和不锈钢测量元件的压力传感器（含压力开关和压力变送器）具有外形紧凑且坚固的特点。IFM压力传感器可用于大多数工业领域。焊接的不锈钢测量元件不带任何密封件，确保高安全性，尤其是在气压高达600 bar的应用以及使用腐蚀性冷却剂（氟利昂）的空调和制冷技术。

IFM易福门压力传感器 IFM易福门压力变送器带显示屏

PI1809

耐用的不锈钢设计，适合食品和饮料工业的需求

卫生的齐平设计

抗强效清洗剂的高压清洗

耐高温，高防护等级

可编程的模拟和开关输出

集成IO-Link温度测量

方便的按钮操作或通过IO-Link进行参数设置

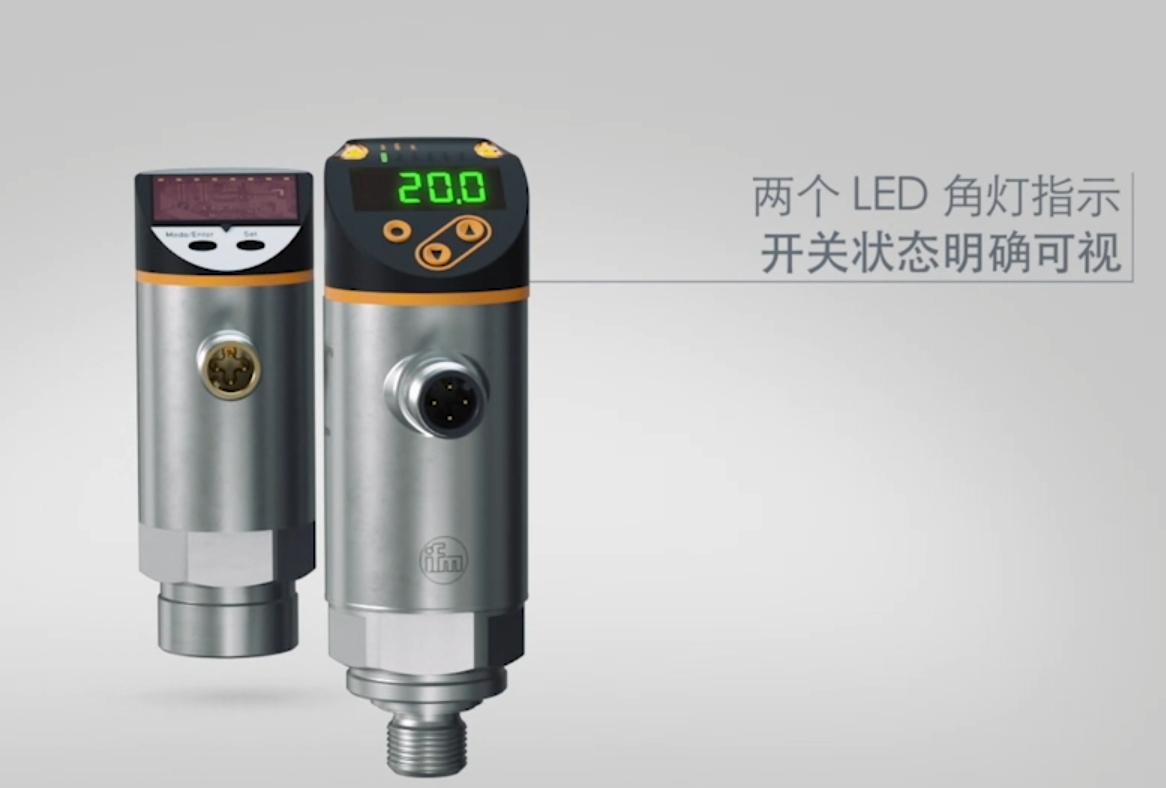

IFM易福门压力传感器 IFM易福门压力变送器产品特征

输入和输出总数数字输出数量: 2; 模拟输出数量: 1


易福门测量范围

-1000...1000 mbar-14.5...14.5 psi-401...401 inH2O-100...100 kPa

系统接口螺纹连接 G 1 外螺纹 密封锥面 注意: 该产品只允许安装在G1密封锥面过程连接。; 该产品的G1A密封锥面仅适用于带金属末端限位的适配器。

IFM易福门压力传感器 IFM易福门压力变送器应用

特殊的性能镀金触点

应用可齐平安装，适用于食品饮料行业

介质粘稠介质或者含有颗粒物的液体; 液体和气体介质

介质温度[°C]-25...150

爆破压力*小值

30000 mbar435 psi3000 kPa

抗压强度

10000 mbar145 psi1000 kPa

耐真空

-1000 mbar-0.1 MPa

压力相对压力; 真空

齐平安装有

允许工作压力的*大值（用于应用程序符合CRN标准）[bar]10

电气数据

绝缘电阻*小值[MΩ]100; (500 V DC)

防护等级III

反相保护有

Watchdog集成看门狗电路有

2-线

工作电压[V]20...30 DC

电流损耗[mA]3.5...21.5

开机延迟时间[s]< 1

3-线

工作电压[V]18...30 DC

电流损耗[mA]5...45; (430 bei max. Laststrom)

开机延迟时间[s]< 0.5

总的输入/输出

输入和输出总数数字输出数量: 2; 模拟输出数量: 1

IFM易福门压力传感器 IFM易福门压力变送器输出

输出数量2

输出信号开关信号; 模拟信号; IO-Link

电气设计PNP/NPN

数字输出数量2

输出功能常开/常闭; (可设定参数)

模拟输出数量1

模拟电流输出[mA]4...20, 可逆; (可调整量程)

短路保护有

短路保护类型脉冲

过载保护有

2-线

负载*大值[Ω]300

3-线

开关量输出DC电压降*大值[V]2

开关量输出DC的持续电流负载[mA]100

开关频率DC[Hz]125

负载*大值[Ω](Ub - 10 V) / 21,5 mA; 650 Ω (Ub = 24 V)

测量/设定范围

测量范围

-1000...1000 mbar-14.5...14.5 psi-401...401 inH2O-100...100 kPa

开关点, SP

-997...1000 mbar-14.46...14.5 psi-400...401 inH2O-4.9...100 kPa

复原点, rP

-1000...997 mbar-14.5...14.46 psi-401...400 inH2O-100...99.7 kPa

测量值起点

-1000...599 mbar-14.5...8.68 psi-401...240 inH2O-100...59.9 kPa

测量值终点

-599...1000 mbar-8.68...14.5 psi-240...401 inH2O-59.9...100 kPa

SP与rP间的*小距离

3 mbar0.05 psi2 inH2O0.3 kPa

设定步距

1 mbar0.01 psi1 inH2O0.1 kPa

出厂设定

SP1 =-500 mbarrP1 = -540 mbar

SP2 = 500 mbarrP2 = 460 mbar

ASP = -1000 mbarAEP = 1000 mbar

dAP = 2.00 sdAA =2.00 s

温度监控

IFM压力传感器 IFM压力变送器测量范围

-25...150 °C-13...302 °F

精度/偏差

开关点精度[测量范围值的%]< ± 0,2; (DIN EN IEC 62828-1; Turn down 1:1)

重复精度[测量范围值的%]< ± 0,1; (温度波动< 10 K; Turn down 1:1)

特征曲线偏差[测量范围值的%]< ± 0,2; (DIN IEC EN 62828-1 包括零点和量程误差、非线性度、迟滞; Turn down 1:1)

线性偏差[测量范围值的%]< ± 0,15; (Turn down 1:1)

滞后偏差[测量范围值的%]< ± 0,15; (Turn down 1:1)

长时间稳定性[测量范围值的%]< ± 0,1; (Turn down 1:1; 每年)

温度范围内的总偏差

温度范围总偏差

-25...15 °C特征曲线偏差 ± 0,05 测量范围值的% / 10 K

15...80 °C特征曲线偏差

80...150 °C特征曲线偏差 ± 0,1 测量范围值的% / 10 K

注释详情请参见“图示和图表"章节

IFM易福门压力传感器 IFM易福门压力变送器温度监控

精确度[K]± 2,5+ (0,08 x ( Umgebungstemperatur - Mediumtemperatur ))

重复精度[K]± 0,2

分辨率[K]0.2

反应时间

阻尼过程值dAP[s]0...99.99

用于模拟量输出的阻尼 (dAA)[s]0...99.99

2-线

阶跃函数响应时间 模拟输出[ms]30

3-线

开关输出(dAP)响应时间*小值 [ms]3

阶跃函数响应时间 模拟输出[ms]7

温度监控

响应时间T05 / T09[s]< 35 / < 135; (DIN EN 60751 水 ; > 0,9 m/s)

接口

通信接口IO-Link

传递类型COM2 (38,4 kBaud)

IO-Link revision1.1

SDCI标准IEC 61131-9

外形

Function class名称

0x4000Identification and Diagnosis

0x800AMeasurement Data Channel (standard resolution)

SIO模式有

必需的mater port typeA

处理周期*小值[ms]5.6

IO-Link压力分辨率[mbar]0.1

IO-Link温度分辨率[K]0.2

IO-Link过程数据（周期性）

功能位长

压力32

温度32

设备状态4

二进制开关信息2

IO-Link功能（非周期性）应用特定标签; 内部温度; 运行小时数计数器; 开关循环数计数器; 压力峰值计数器

支持的DeviceID

运行方式DeviceID

default1151

工作条件

环境温度[°C]-25...80

存储温度[°C]-40...100

外壳防护等级IP 67; IP 68; IP 69K

认证/测试

EMC电磁兼容

DIN EN 61326-1

抗冲击

DIN EN 60068-2-2750 g (11 ms)

抗震

DIN EN 60068-2-620 g (10...2000 Hz)

MTTF[年]214

注意许可证

UL认证

UL认证编号J049

文件数量ULE174189

机械技术数据

重量[g]384.6

外壳圆柱形的

尺寸[mm]Ø 50 / L = 106

原材料不锈钢(1.4404 / 316L); FKM; PTFE; PBT; PEI; PFA

材料(接液部件)陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE

开关动作寿命1亿

拧紧扭矩[Nm]20

IFM压力传感器 IFM压力变送器系统接口螺纹连接 G 1 外螺纹 密封锥面 注意: 该产品只允许安装在G1密封锥面过程连接。; 该产品的G1A密封锥面仅适用于带金属末端限位的适配器。

显示器/操作件

显示

显示单位LED, 绿色

开关状态LED, 黄色

功能显示字母数字显示, 4位数字

测量值字母数字显示, 4位数字

显示单位mbar; psi; kPa; inH2O

注释

包装单位1 件

电气连接

接口接插件: 1 x M12; 译码: A; 触头: 镀金的
